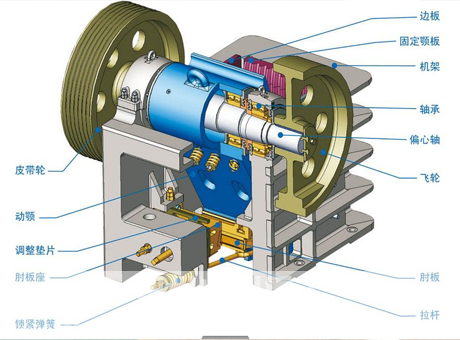

电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与此同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚间夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料,实现批量生产。

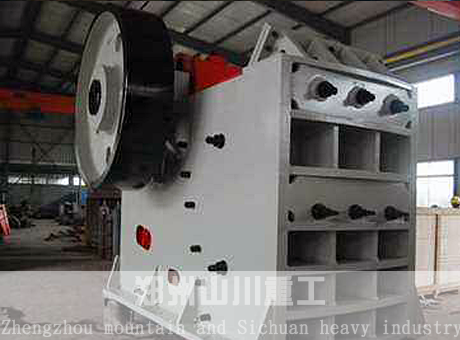

PE、PEX系列颚式破碎机是复杂摆动式破碎设备,适用于冶金、矿山、建筑、交通、水泥等部门,作为粗碎、中碎抗压强度在300Mpa以下的各种矿石或岩石之用。具有结构简单合理、产量高、破碎比大、齿板寿命长、成品粒度均匀、动力消耗低、维修保养方便等优点。
突出优势
具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业,破碎抗压强度不超过320兆帕的各种物料。
型号 | *大进料粒度mm | 排料口调整范围mm | 处理能力(m3/h) | 电机功率(kW) | 重量 (t) |
PE-150×250 | 125 | 10-40 | 1-3 | 5.5 | 0.6 |
PE-200×300 | 180 | 15-50 | 2-6 | 7.5 | 1 |
PE-200×350 | 180 | 18-70 | 3-10 | 11 | 1.3 |
PE-250×400 | 210 | 20-60 | 5-20 | 15 | 2.8 |
PE-400×600 | 340 | 40-100 | 16-60 | 30 | 7 |
PE-500×750 | 425 | 50-100 | 40-110 | 55 | 12 |
PE-600×900 | 500 | 75-200 | 60-200 | 110 | 29 |
PE-750×1060 | 500 | 80-140 | 115-330 | 110 | 29 |
PE-800×1060 | 630 | 200-260 | 290-336 | 110 | 31.5 |
PE-900×1060 | 660 | 230-290 | 160-400 | 110 | 33 |
PE-900×1200 | 685 | 95-165 | 220-450 | 110 | 52 |
PE-1000×1200 | 750 | 195-265 | 315-500 | 110 | 55 |
PE-1200×1500 | 850 | 150-300 | 400-800 | 160 | 100.9 |
PEX-100×600 | 1020 | 10-25 | 2-5 | 5.5 | 1.2 |
PEX-150×750 | 90 | 25-48 | 8-25 | 15 | 3.8 |
PEX-250×750 | 120 | 25-60 | 13-35 | 30 | 5.5 |
PEX-250×1000 | 210 | 25-60 | 16-52 | 37 | 7 |
PEX-250×1200 | 210 | 25-60 | 20-61 | 45 | 8.35 |
PEX-300×1300 | 250 | 25-90 | 16-105 | 75 | 11
|
